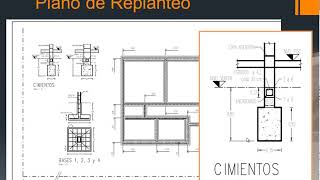

¿Qué es un plano de replanteo de cimientos?
Un plano de replanteo de cimientos es el documento técnico que permite ubicar con precisión cada elemento de fundación en obra, utilizando coordenadas absolutas referidas a un punto base del proyecto. En Revit, este plano se construye a partir del modelo BIM, generando automáticamente las cotas de progresiva (horizontales y verticales) que indican la posición exacta de cada cimentación respecto a los ejes de replanteo.
Cómo se modela la cimentación de muros en Revit
El proceso parte de crear un nivel de cimientos por debajo del nivel de apoyo de los muros, y luego usar el comando de Cimentación de Muro (dentro de la pestaña Estructura) para generar zapatas con las dimensiones de vuelo interno, externo y espesor necesarias según el ancho de cada muro. Una vez definidas las cimentaciones, se duplica la vista de planta para crear específicamente el plano de replanteo, ajustando el rango de vista para que muestre los elementos por debajo del nivel de piso.
Cotas de coordenadas de punto y ejes de replanteo
Para generar las progresivas, se ubican primero los ejes de replanteo principales como líneas de detalle, y se reposiciona el punto base del proyecto en su intersección — de modo que todas las coordenadas este-oeste y norte-sur queden referidas a ese origen. Luego, usando la herramienta de Cota de Coordenadas de Punto, se crean dos tipos de cota personalizados (progresiva horizontal y progresiva vertical) que muestran automáticamente la distancia de cada elemento respecto al eje de replanteo.
Resultado final
El plano resultante combina la geometría de las cimentaciones, los ejes de replanteo y las cotas de progresiva en un solo documento listo para insertar en una lámina con rótulo, replicando el estándar que se usa en obra para ubicar zapatas y cimentaciones con precisión milimétrica.
