Voy a suponer, por un momento, que ya sabes como modelar tu proyecto en Revit. Supongo que ya has aprendido a crear Muros, Suelos, Cubiertas, sabes colocar Puertas y Ventanas, sabes modelar Muebles de Obra, ya sabes modelar Fundaciones, Vigas, Columnas, etc.
Felicidades, has recorrido un camino muy importante, y es el pilar de todo el proceso BIM. No existe una Metodología de trabajo BIM si no hay un buen modelo BIM como base.
Ahora te toca avanzar a la siguiente etapa, crear los planos de construcción de tu proyecto, para que luego pueda comenzar la obra. Este trabajo es importante, no hay que subestimarlo.
Podemos llegar a pensar que la Documentación es sencilla de hacer, ya que Revit puede crear Vistas de planta, Cortes y Vistas 3D de forma automática.
Claro que nos estamos ahorrando el trabajo de dibujar todas esas líneas, es un ahorro enorme de tiempo. Pero quedan otras tareas que debemos realizar, y que no son automáticas:
- Colocar Cotas y Textos
- Colocar etiquetas que muestren información de los elementos
- Dibujar regiones de máscara para «tapar» cosas que no queremos mostrar
- Setear los grosores y colores de las líneas de cada categoría modelada
- Crear una buena familia de rótulo, en varios formatos y tamaños
- Crear Componentes de Detalle, reciclando los bloques 2D de autocad que siempre usamos (plantas, autos, muebles, personas, etc)
- Y varias tareas más… que ahora no recuerdo
Goro… ¿tenés un ejemplo de este proceso de Documentación?
En el año 2018 fui invitado a la ciudad de Paraná, a participar de un evento llamado Innoveic, organizado por alumnos de la Universidad. Era un evento de 2 días, donde tuve la siguiente participación:
- Día 1: una charla sobre cómo Implementar BIM en una Pyme
- Día 2: un Taller gratuito sobre Documentar un proyecto en Revit
Cómo es mi costumbre en estos eventos, llevé mi cámara de video y grabé mi participación en los 2 días del evento.
El resultado, tengo un video sobre Cómo empezar a Documentar tu modelo BIM
Pero, revisando las estadísticas de la págiina web, es el posteo peor rankeado de toda la página. Históricamente ha tenido solamente 7 visitas. Y quizá haya sido yo mismo entrando 7 veces a ver esa publicación.
Desde mi punto de vista, me parece muy extraño. Es un taller real, donde trabajo en vivo durante más de 2 horas, con un salón lleno de estudiantes. Y se muestra cómo empezar a Documentar tu modelo BIM. Si hoy tuviera que hacer algo así, seguro que no sería gratis.

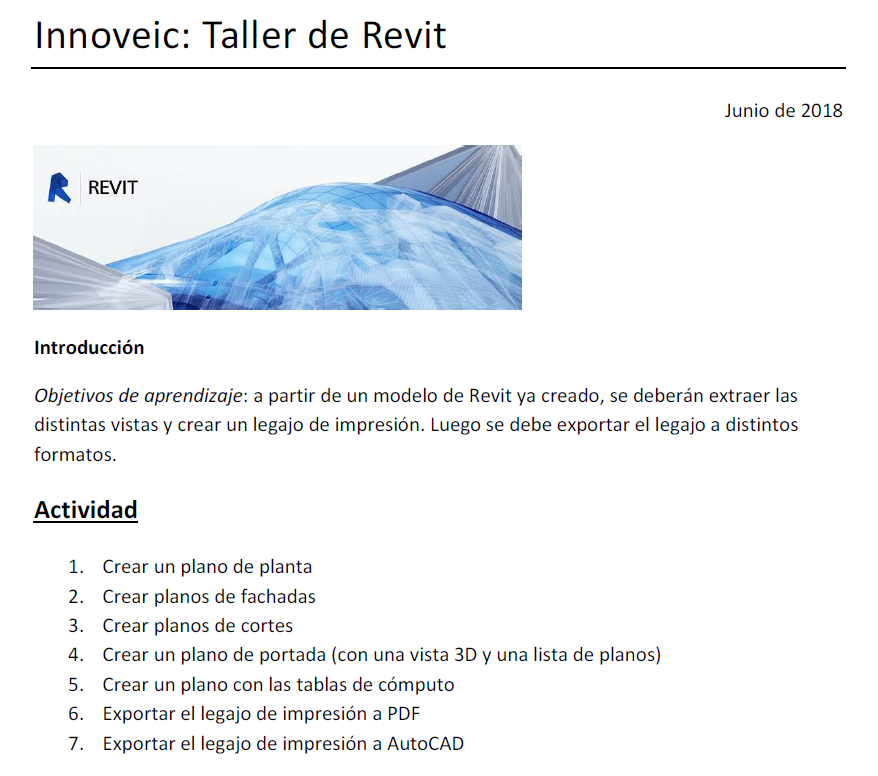

Entiendo que quizá vos no sepas que contiene el video, y por eso nunca se te ocurriría verlo completo para averiguarlo. Te dejo una lista de las actividades que se hicieron en este taller:
Acceder a la grabación del Taller
¿Te interesa ver la grabación del Taller?. Estas de suerte, te paso el link para que puedas verlo completo, y gratis:
LINK A LA GRABACIÓN DEL TALLER DE DOCUMENTACIÓN CON REVIT
El Taller también incluye un archivo ZIP con todos los archivos de trabajo que usamos ese día, junto con apuntes y el proyecto de trabajo.
Me gustaría que ese post, que tiene actualmente sólo 7 visitas, pueda tener algunas más gracias a vos. Espero que disfrutes este contenido, y podes compartirlo con tus conocidos.
Cualquier duda o consulta, me podes escribir por WhatsApp, a cualquier hora. Te dejo mi número para que agendes +5493517199406
Éxitos y seguimos en contacto.
